Luminus LU740 · Bedienungsanleitung · 14 Seiten
Modell LU740 LED Wash ZoomAusgabe DE · 04 / 2026 · V1Dokument-Nr. LU740-DE-01

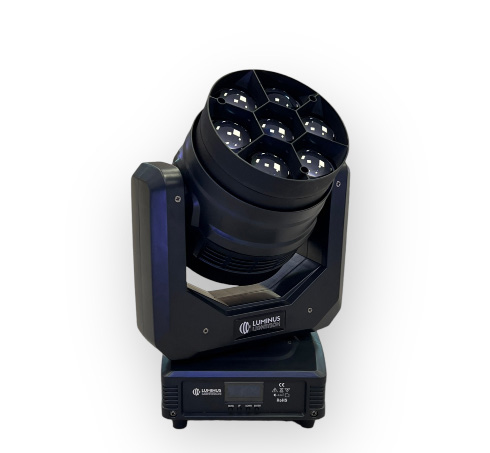

Wash-Zoom Moving Head

LU740

Wash-Zoom-Moving-Head mit 7 × 40 W RGBW-4-in-1-LEDs, motorisiertem Linear-Zoom, Farbtemperatur-Presets von 2800 K bis 8000 K und zwei Kanalmodi

Bedienungs­anleitung. Bitte vor der ersten Inbetriebnahme vollständig lesen und für späteres Nachschlagen aufbewahren.

Lichtquelle
7 × 40 WRGBW 4-in-1
Zoom
6° – 45°motorisiert
DMX-Kanäle
17 / 222 Kanalmodi
Schutzart
IP20Innenraum
Luminus LU740Vorwort · Über dieses Dokument

Vorwort

00Willkommen

Vielen Dank, dass Sie sich für den Luminus LU740 LED Wash Zoom Moving Head entschieden haben — einen Wash-Moving-Head mit 7 × 40 W RGBW-4-in-1-LEDs, motorisiertem Linear-Zoom, ausgeprägten Farbmakro-Effekten und flimmerfreiem, leisem Betrieb.

Das Produkt verlässt das Werk mit einwandfreier Leistung und vollständiger Verpackung. Alle Nutzer müssen die Warnhinweise und Anweisungen dieser Anleitung beachten. Schäden durch unsachgemäßen Gebrauch sind von der Gewährleistung ausgeschlossen; für Fehlfunktionen und Probleme aufgrund der Nichtbeachtung dieser Anleitung wird keine Haftung übernommen.

Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Geben Sie sie bei Weitergabe des Geräts an einen anderen Nutzer unbedingt mit.

0.1Merkmale

Luminus LU740Inhalt · Übersicht

Inhaltsverzeichnis

—Übersicht

  1. 01Sicherheits­hinweise04
  2. 02Technische Daten05
  3. 03Steuerung des Geräts06
  4. 3.1Display & Menü07
  5. 04DMX-Kanaltabellen (2 Kanalmodi, vollständig)08
  6. 4.117-Kanal-Modus08
  7. 4.222-Kanal-Modus09
  8. 4.3Statische Farben & Farbtemperaturen11
  9. 05Fehler­behebung12
  10. 06Reinigung13
  11. —CE-Konformitäts­hinweis14
Luminus LU74001 · Sicherheits­hinweise

Kapitel 01

01Sicherheits­hinweise

Erdung zwingendDer grün/gelbe Leiter muss zwingend mit dem Schutzleiter verbunden werden, um einen elektrischen Schlag zu vermeiden. Während des Betriebs keine Leitungen berühren — es liegt Hochspannung an. Vor Austausch oder Wartung stets vom Netz trennen.
WarnungZur Vermeidung von Stromschlag- und Brandgefahr das Gerät nicht Regen oder Feuchtigkeit aussetzen. Gerät innerhalb von fünf Minuten nach dem Ausschalten nicht öffnen. Gehäuse, Linsen oder UV-Filter müssen bei sichtbarer Beschädigung ersetzt werden. Im Inneren befinden sich keine wartbaren Teile.

1.1Installation

Das Gerät ist über die Schraubenlöcher am Bügel zu montieren. Stets sicherstellen, dass das Gerät fest fixiert ist, um Vibration und Verrutschen im Betrieb zu vermeiden. Die Tragkonstruktion muss das 10-fache Gerätegewicht tragen können; zusätzlich ist stets ein Sicherungsseil zu verwenden, das das 12-fache Gerätegewicht hält. Die Installation ist von Fachpersonal auszuführen und muss an einem für Personen unzugänglichen Ort erfolgen.

Luminus LU74002 · Technische Daten

Kapitel 02

02Technische Daten

Lichtquelle & Optik

Lichtquelle7 × 40 W RGBW 4-in-1 LED
Optik7 × hocheffiziente Acryllinse

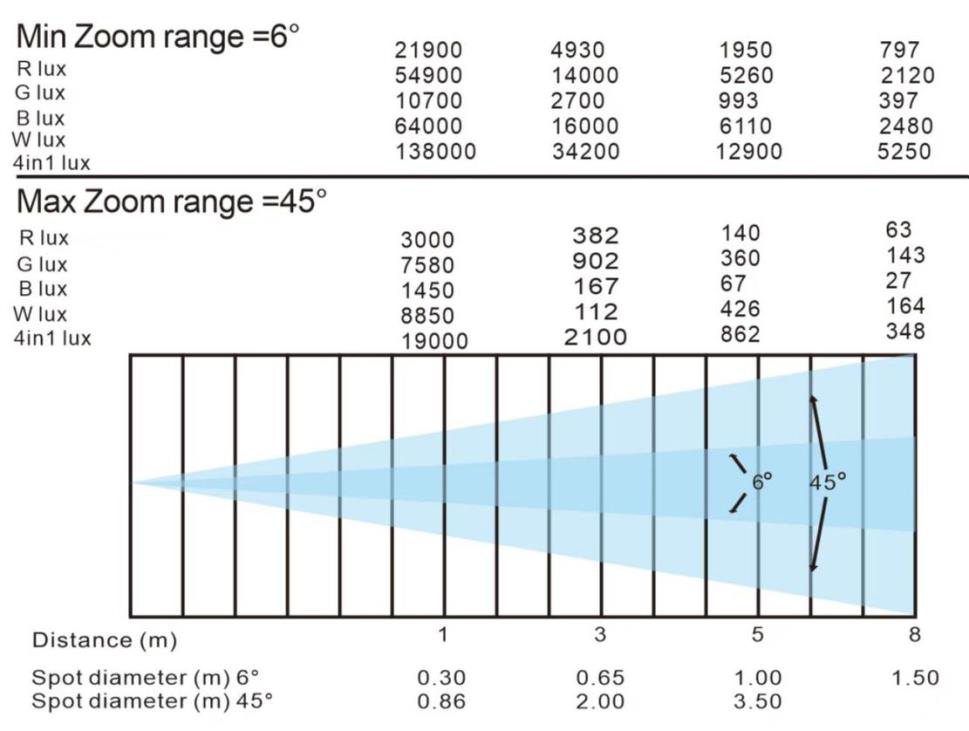

Abstrahlwinkel6° – 45° (Datenblatt: 5°–45° Zoom)
ZoomMotorisiertes Linear-Zoom-System
FarbmischungRGBW additiv, Farbmakros, Farbtemperaturen 2800 K – 8000 K
Dimmung0–100 % weich, vier Dimmer-Modi
Strobe1 – 25 Hz, synchron und Zufalls-Stroboskop

Bewegung

Pan / Tilt540° / 270°
Auflösung8 / 16 Bit
Pan-Bereich540° oder 360°, im Menü wählbar

Steuerung

DMX-Kanäle17 / 22 CH (Datenblatt: 17–21 CH)
BetriebsartenDMX-512 · Master/Slave · Auto Run · Music · RDM
AnzeigeLCD-Display (Datenblatt: 1,0" TFT), 4 Tasten
Datenanschluss3-polige XLR-Buchsen

Elektrik & Gehäuse

EingangsspannungAC 100 – 240 V, 50/60 Hz
Leistungsaufnahme250 W (Datenblatt: 380-W-Netzteil)
NetzanschlussPowerCon IN/OUT (Seetronic IP65)
SchutzartIP20 — Innenraum
KühlungAktiv, mit Übertemperaturschutz
Montage1 × Omega-Klemme · 1 × Sicherungspunkt

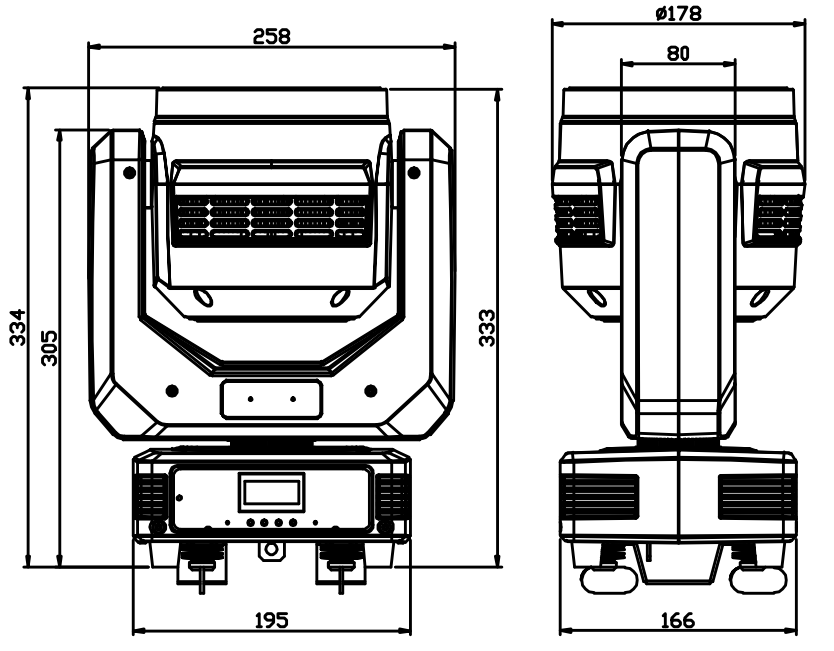

Abmessungen258 × 178 × 334 mm (Datenblatt: 334 × 195 × 166 mm)
Gewicht5,5 kg (Datenblatt: 5,0 kg)
VerpackungFlightcase (6-in-1) 910 × 570 × 550 mm · Karton (1-in-1) 310 × 230 × 420 mm
Luminus LU74003 · Steuerung des Geräts

Kapitel 03

03Steuerung des Geräts

DMX-512 ist der verbreitete Standard der intelligenten Lichtsteuerung. Mit einem DMX-512-Pult werden mehrere Leuchten über DMX IN und DMX OUT in Reihe verbunden.

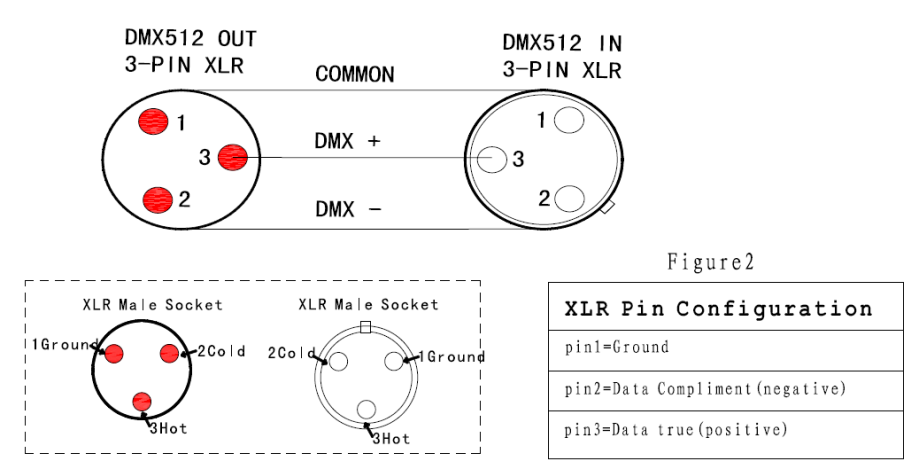

PinBelegung (3-poliger XLR)
Pin 1Masse (GND)
Pin 2Signal negativ (−)
Pin 3Signal positiv (+)

3.1Tastenfunktionen

TasteFunktion
MENUProgrammierfunktionen auswählen
DOWNIn der gewählten Funktion zurück
UPIn der gewählten Funktion vorwärts
ENTERAuswahl bestätigen

DMX-Adresse setzen: „MENU" bis Set DMX Address drücken und mit „ENTER" öffnen. Es erscheint „Set DMX Address — DMX Address:001"; den Wert mit „UP"/„DOWN" ändern. „ENTER" speichert und verlässt das Menü, „MENU" verlässt es ohne zu speichern.

Luminus LU74003.1 · Display & Menü

3.2Menüstruktur

Nr.MenüpunktOptionen / Beschreibung
1AddressAdresse 001–512 einstellen
2ModeDMX512 Pultsteuerung · Auto (Master / Alone) · Sound (Master / Alone) · Manual — Direktsteuerung von Pan, Tilt, Focus (Zoom), Rot, Grün, Blau, Weiß und Strobe (je 0–255)
3Channel17CH · 22CH
4InvertPan Invert NO/YES · Tilt Invert NO/YES
5SoundSound-Empfindlichkeit 0–100
6DegreePan-Bereich 540° oder 360°
7No SignalBlack Out · Hold
8Fan SetAuto · High · Low
9ResetNO · YES
10DefaultWerkseinstellung wiederherstellen (Yes / No)
11InformSoft Versionsnummer · Temp Temperatur der LED-Platine
12AdjustPasswortgeschützt. Feinabgleich von Pan, Tilt und Focus (Zoom) sowie der Grundwerte für Rot, Grün, Blau und Weiß (je 0–255)
Luminus LU74004.1 · 17-Kanal-Modus

Kapitel 04

04DMX-Kanaltabellen

4.117-Kanal-Modus

CHFunktionBeschreibungWert
01PanPan-Verstellung000–255
02Pan FeinPan-Feinverstellung000–255
03TiltTilt-Verstellung000–255
04Tilt FeinTilt-Feinverstellung000–255
05Pan/Tilt-Geschwindigkeitschnell → langsam000–255
06StrobeDauerlicht ein000–003
Synchrones Stroboskop, langsam → schnell (1 Hz – 25 Hz)004–203
Zufalls-Stroboskop204–255
07Dimmerdunkel → hell000–255
08Dimmer-ModusModus 1000–049
Modus 2050–099
Modus 3100–149
Modus 4150–255
09Zoomnah → fern000–255
10Rotdunkel → hell000–255
11Gründunkel → hell000–255
12Blaudunkel → hell000–255
13Weißdunkel → hell000–255
14Statische Farbe000–255 · siehe Kapitel 4.3000–255
15Farbverlauf (Moving Color)Keine Funktion000–049
Sprunghafter Wechsel050–099
Weicher Wechsel100–255
16Geschwindigkeit Farbverlaufschnell → langsam000–255
17ResetKeine Funktion000–250
Reset251–255
Luminus LU74004.2 · 22-Kanal-Modus (1/2)

4.222-Kanal-Modus (Kanal 1–17)

Der 22-Kanal-Modus ergänzt gegenüber dem 17-Kanal-Modus Feinkanäle für Dimmer und alle vier Farben und stellt Zoom vor den Dimmer.

CHFunktionBeschreibungWert
01PanPan-Verstellung000–255
02Pan FeinPan-Feinverstellung000–255
03TiltTilt-Verstellung000–255
04Tilt FeinTilt-Feinverstellung (Herstellertabelle nennt hier „Pan fine adjustment")000–255
05Pan/Tilt-Geschwindigkeitschnell → langsam000–255
06Zoomnah → fern000–255
07Dimmerdunkel → hell000–255
08Dimmer FeinDimmer-Feinabgleich000–255
09StrobeKeine Funktion000–003
Synchrones Stroboskop, langsam → schnell (1 Hz – 25 Hz)004–203
Zufalls-Stroboskop204–255
10Rotdunkel → hell000–255
11Rot FeinRot-Feinabgleich000–255
12Gründunkel → hell000–255
13Grün FeinGrün-Feinabgleich000–255
14Blaudunkel → hell000–255
15Blau FeinBlau-Feinabgleich000–255
16Weißdunkel → hell000–255
17Weiß FeinWeiß-Feinabgleich000–255
Luminus LU74004.2 · 22-Kanal-Modus (2/2)

4.222-Kanal-Modus (Kanal 18–22)

CHFunktionBeschreibungWert
18Dimmer-ModusModus 1000–049
Modus 2050–099
Modus 3100–149
Modus 4150–255
19Statische Farbe000–255 · siehe Kapitel 4.3000–255
20Farbverlauf (Moving Color)Keine Funktion000–049
Sprunghafter Wechsel050–099
Weicher Wechsel100–255
21Geschwindigkeit Farbverlaufschnell → langsam000–255
22ResetKeine Funktion000–250
Reset251–255
Luminus LU74004.3 · Statische Farben & Farbtemperaturen

4.3Statische Farben — Kanal 14 (17 CH) / Kanal 19 (22 CH)

Die ersten Bereiche beschreiben stufenlose Farbübergänge: ↑ bedeutet, der Farbwert steigt über den Bereich an, ↓ bedeutet, er fällt ab. Die oberen Bereiche ab Wert 196 rufen feste Farbtemperatur-Presets von 2800 K bis 8000 K auf.

DMX-WertFarbe / Übergang
000–015Keine Funktion
016–035R 100 % · G ↑ · B 0 %
036–055R ↓ · G 100 % · B 0 %
056–075R 0 % · G 100 % · B ↑
076–095R 0 % · G ↓ · B 100 %
096–115R ↑ · G 0 % · B 100 %
116–135R 100 % · G ↑ · B ↓
136–155R 100 % ↓ · G ↑ · B ↑
156–175R ↓ · G ↓ · B 100 %
176–195R 100 % · G 100 % · B 100 % · W 100 %
DMX-WertFarbtemperatur
196–2002800 K
201–2053200 K
206–2104000 K
211–2154500 K
216–2205000 K
221–2255600 K
226–2306500 K
231–2357000 K
236–2407500 K
241–2558000 K

Farbverlauf (Moving Color)

DMX-WertFunktion
000–049Keine Funktion
050–099Sprunghafter Farbwechsel
100–255Weicher Farbwechsel

Die Ablaufgeschwindigkeit des Farbverlaufs wird über Kanal 16 (17-CH-Modus) bzw. Kanal 21 (22-CH-Modus) gesteuert — 000 schnell bis 255 langsam.

Luminus LU74005 · Fehler­behebung

Kapitel 05

05Fehler­behebung

Nachfolgend einige typische Probleme, die im Betrieb auftreten können, mit Vorschlägen zur einfachen Fehlersuche.

A. Das Gerät arbeitet nicht, kein Licht und der Lüfter läuft nicht

  1. Netzanschluss und Hauptsicherung prüfen.
  2. Netzspannung am Netzanschluss messen.
  3. Die Power-on-LED prüfen.

B. Keine Reaktion auf das DMX-Pult

  1. Die DMX-LED muss leuchten. Leuchtet sie nicht, DMX-Steckverbinder und Kabel auf korrekte Verbindung prüfen.
  2. Leuchtet die DMX-LED, reagiert der Kanal aber nicht, Adresseinstellungen und DMX-Polarität prüfen.
  3. Bei sporadischen DMX-Signalproblemen die Pins der Steckverbinder sowie auf der Platine dieses und des vorherigen Geräts prüfen.
  4. Ein anderes DMX-Pult ausprobieren.
  5. Prüfen, ob die DMX-Leitungen nahe an oder parallel zu Hochspannungsleitungen verlaufen — dies kann die DMX-Schnittstellenschaltung beschädigen oder stören.

C. Einer der Kanäle arbeitet nicht korrekt

  1. Der Schrittmotor ist möglicherweise beschädigt oder das Kabel zur Platine unterbrochen.
  2. Der Motortreiber-IC auf der Platine ist möglicherweise defekt.
Luminus LU74006 · Reinigung

Kapitel 06

06Reinigung

Die Reinigung der inneren und äußeren optischen Linsen und Spiegel muss regelmäßig erfolgen, um die Lichtleistung zu optimieren. Die Reinigungshäufigkeit richtet sich nach der Einsatzumgebung: feuchte, rauchige oder besonders schmutzige Umgebungen führen zu stärkerer Verschmutzung der Optik.

Vor der Reinigung vom Netz trennenIm Inneren befinden sich keine wartbaren Teile. Gehäuse nicht öffnen und keine Reparaturen selbst durchführen. Sollte das Gerät einen Service benötigen, wenden Sie sich an Ihren Händler.
Luminus LU740— · CE-Konformitäts­hinweis

Anhang

—CE-Konformitäts­hinweis

Der Hersteller erklärt in alleiniger Verantwortung, dass der LU740 den einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union entspricht.

Angewandte EU-Richtlinien

Angewandte harmonisierte Normen

Die unterschriebene EU-Konformitätserklärung liegt als separates Dokument vor und kann beim Hersteller angefordert werden.
